주제

• 해양구조물

다양한 해저 시추 시스템

다양한 해저 시추 시스템

다양한 해양구조물 (석유 처리장치)

다양한 해양구조물 (석유 처리장치)

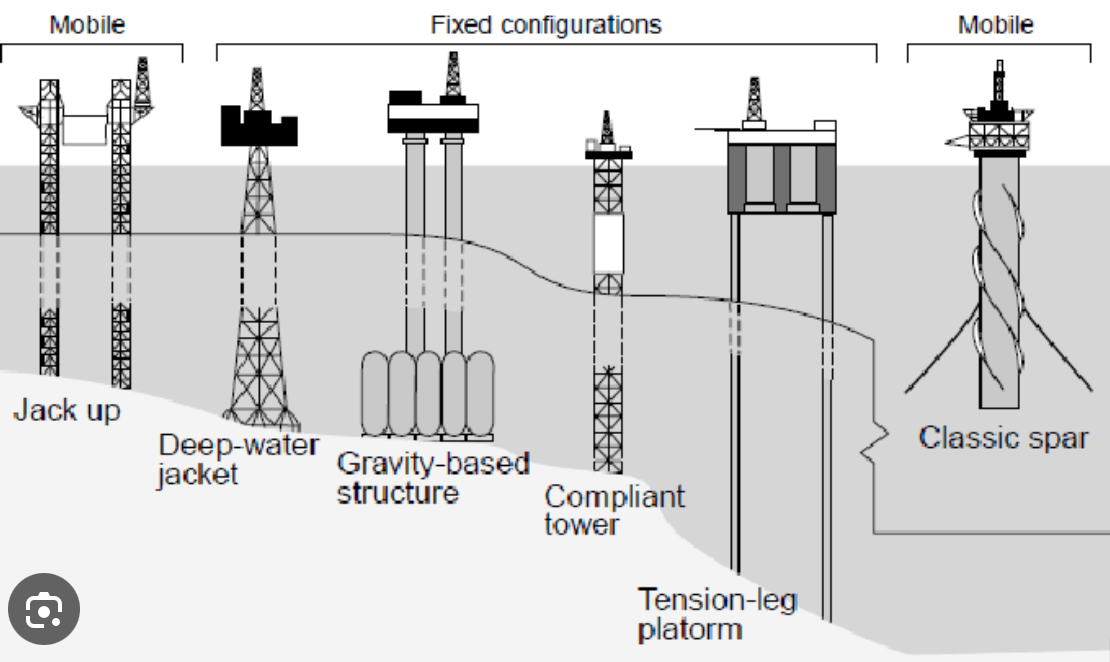

다양한 해양구조물 크기 비교

고정식 플랫폼 : Jack-up Rig

• 잭업플랫폼은 삼각형 모양의 상자형 바지선에 3개(때로는 4개)의 이동식 다리가 장착되어 있으며, 이를 통해 수심 120m(400피트) 정도의 낮은 수심에 활용


고정식 플랫폼 : Jacket Platform

• 고전적인 해양구조물은 용접된 강철, 튜브형 프레임, 또는 탑사이드 시설을 지지하는 재킷으로 구성된다. 재킷은 바닷바닥에 박힌 기둥에 의해 고정
• 최신 디자인은 다리로 연결된 재킷을 선호하는데, 이는 안전상의 이유로 웰헤드 플랫폼, 처리 플랫폼, 숙박 플랫폼 별도 구성


고정식 플랫폼 : Jacket Platform

• 깊이..설치방법..한계..!


고정식 플랫폼 : Gravity Base Structures(GBS)

• Gravity Base Structures (GBS)는 콘크리트로 만들어진 기초를 사용하여 구축.
• 기초의 설계에는 구조물에 자연적인 부력을 제공하기 위해 공백 공간 포함(원유를 저장)


유연식 플랫폼 : Compliant Tower (CP)

• 컴플리안트 타워는 고정식 플랫폼과 유사
• 컴플리안트 타워는 상당한 측면 변형과 힘을 견딜 수 있도록 설계, 훨씬 깊은 수심까지


유연식 플랫폼 : Tension Leg Platform (TLP)

• Tension Leg Platform (TLP)는 계류를 통해 부력플랫폼의 위치를 유지하는 플랫폼
• 일반적인 TLP는 4개의 기둥으로 구성되며, 반잠수식과 유사하게 보임


부유식 플랫폼 : Semi-Submersible (SS)

• 일반적인 반잠수식 플랫폼은 두 개의 헐(푼툰)을 가지고 있음
• 이동가능하며, 잠수높이를 조절할 수 있음
• 드릴링 및/또는 생산 작업 중에는 동적 위치 지정을 사용하여 고정할 수도 있음


부유식 플랫폼 : Spar Platform (SP)

• SPAR는 매우 큰 부표와 유사한 빈 원통형 구조물인 깊은 수심 부유플랫폼
• VIV (Vortex Induced Vibration)에 대한 강한 저항력 (라이저)


FSO, FPSO

• FSO : Floating storage and offloading
• FPSO : Floating production storage and offloading


FSO, FPSO

현재 멕시코 걸프만

국제유가와 손익평형(breakeven)

국제유가 추이

해양 에너지 자원

해양 공간 자원

설명 영상 (영문)

• Fixed and Floating Offshore Structures
  • https://encyclopedia.pub/video/video_detail/616

해양로봇 (수중)

• HOV
  • Human Occupied Vehicle
• UUV
  • Unmanned Underwater Vehicle
• ROV
  • Remotely Operated Vehicle
• AUV : Autonomous Underwater Vehicle

해양로봇 (수상)

• USV : Unmanned Surface Vehicle
• ASV : Autonomous Surface Vehicle
